Cross Service

aviso

É necessário possuir uma conta na plataforma NUVION e CLOUDLETS para esses processos abaixo

1. Criar uma nova Rede no Nuvion​

criar_rede_1

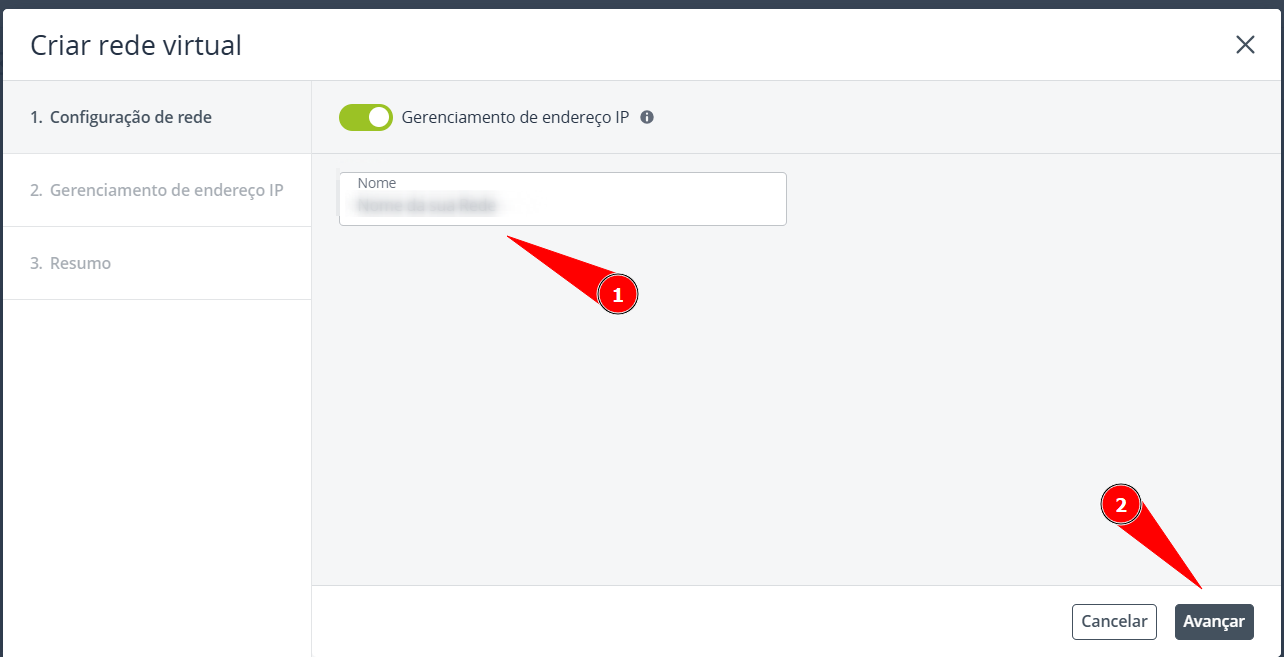

Escolha um Nome para a sua Rede​

criar_rede_2

criar_rede_3

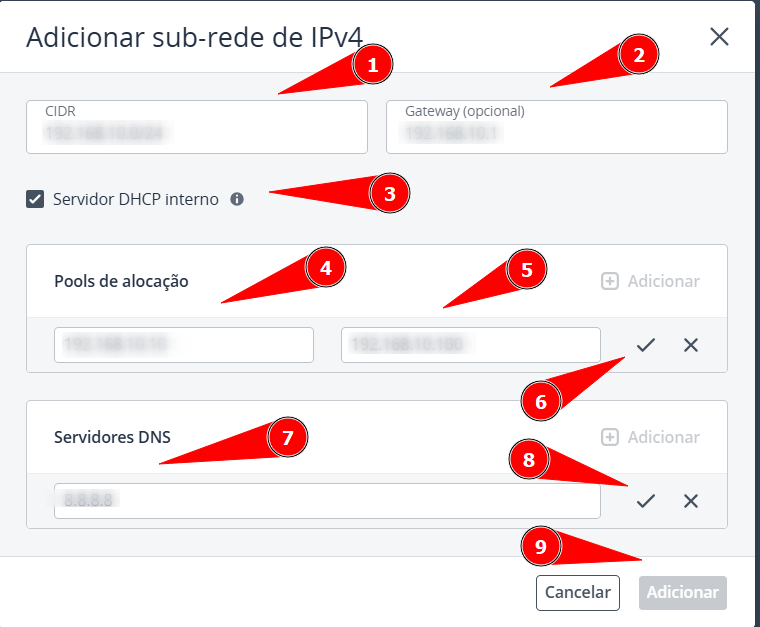

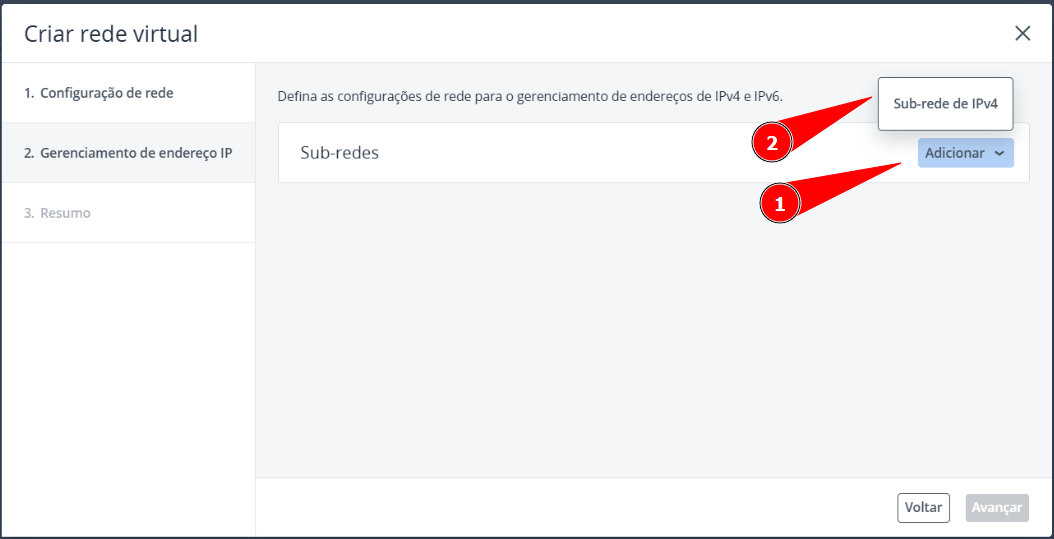

Defina uma Sub Rede de IPv4​

Habilite o DHCP se desejar.

Defina o Pool do DHCP (opcional).

Defina o Servidor DNS (opcional).

criar_rede_4

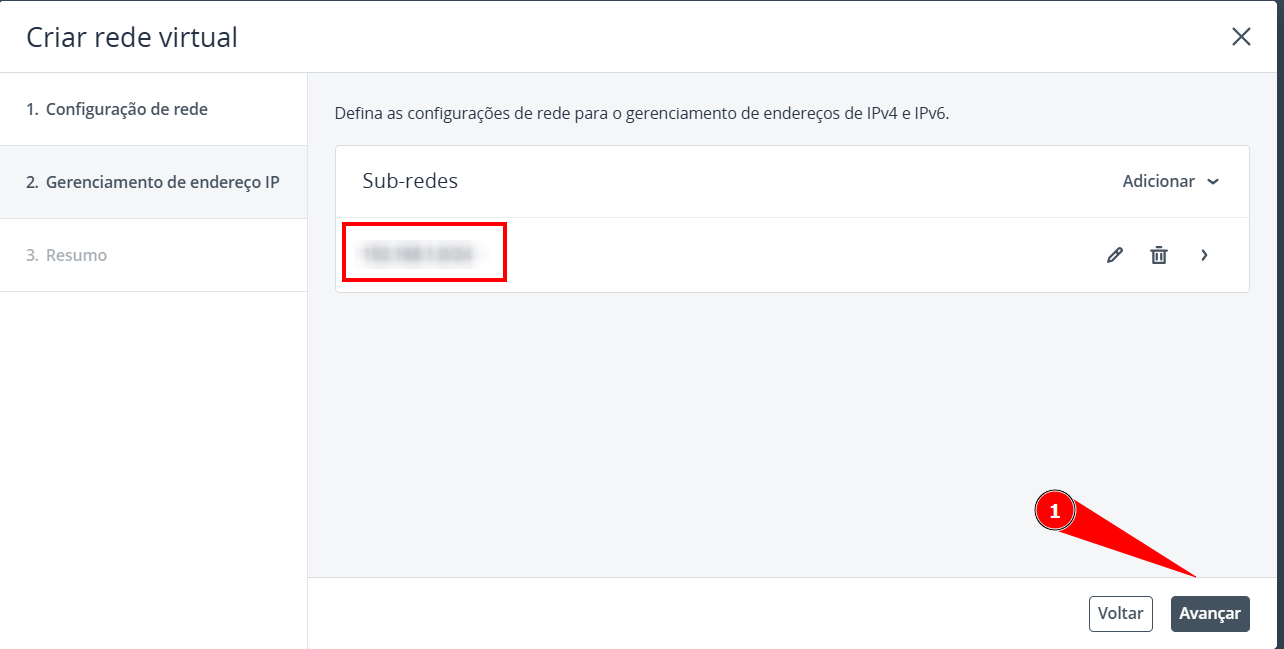

Nome da Sub Rede de IPv4 criada​

criar_rede_5

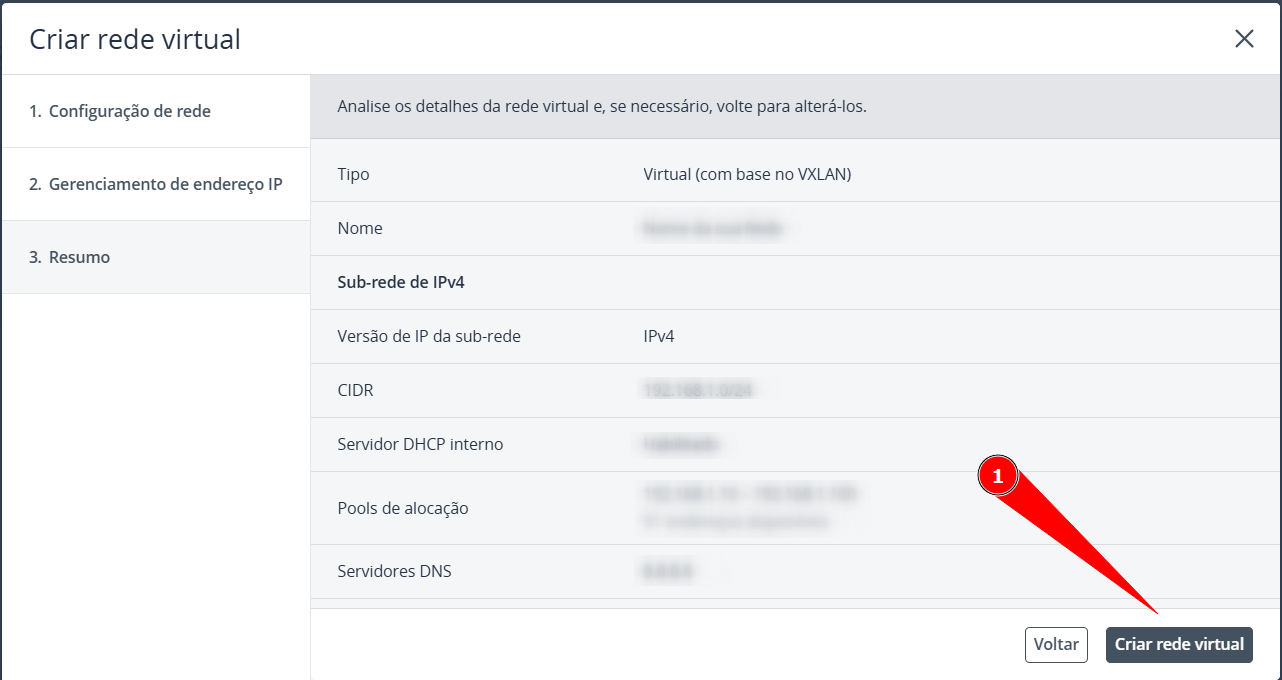

Detalhes da Rede Virtual a ser criada​

criar_rede_6

Nome da Rede criada​

criar_rede_7

2. Criar um novo Roteador no Nuvion para o Cross Service​

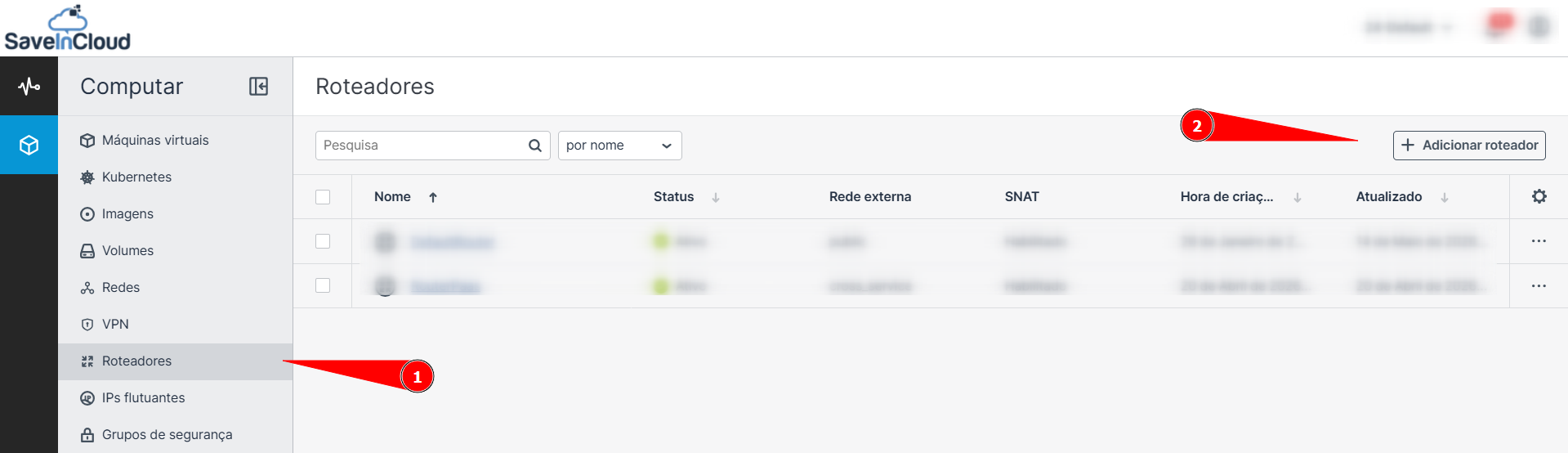

Siga os passos a seguir​

criar_roteador_1

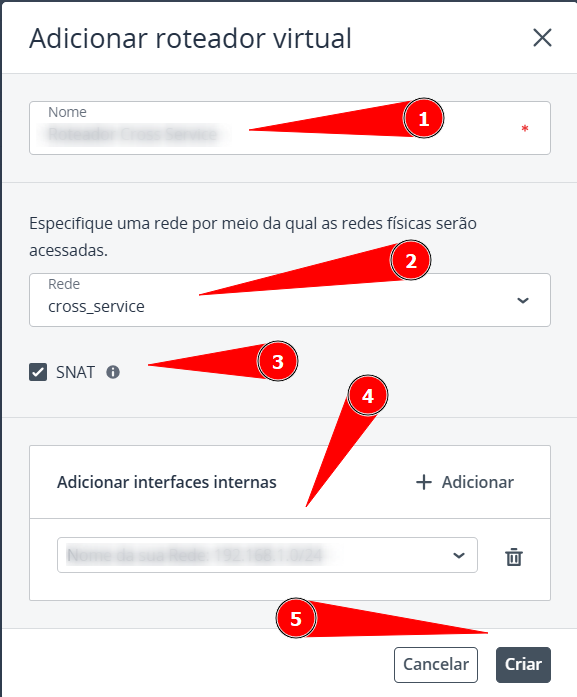

Escolha um Nome para a seu Roteador​

Defina a Rede Física como cross_service.

Mantenha a opção de SNAT ativada.

Escolha a Rede que você criou.

criar_roteador_2

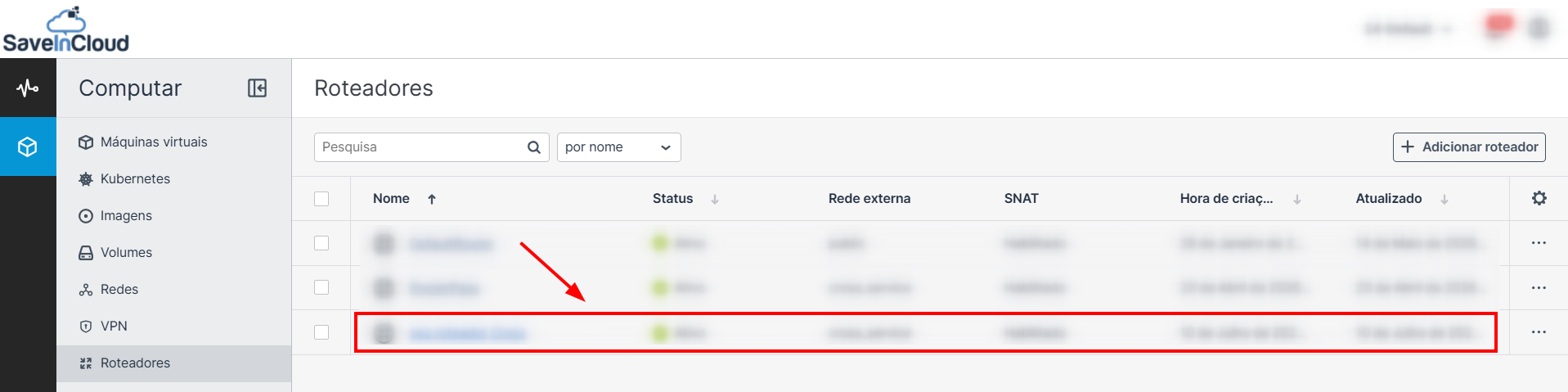

Nome do Roteador criado​

criar_roteador_3

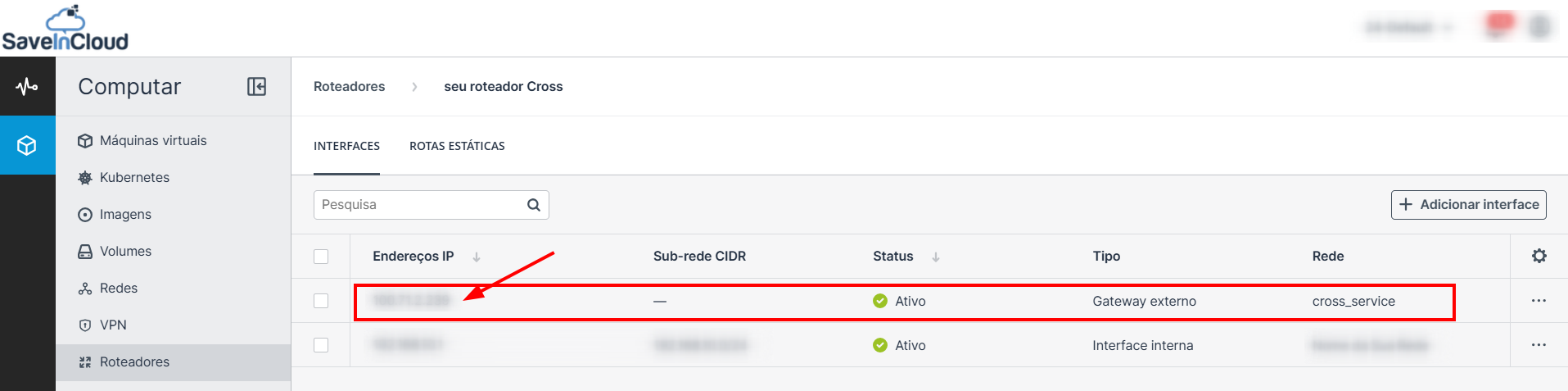

Clique no Roteador criado​

Anote o IP da linha Gateway externo.

criar_roteador_4

3. Adicionar uma nova Interface de rede na VM do Nuvion​

Desligue a VM e depois edite as configurações da mesma​

add_interface_1

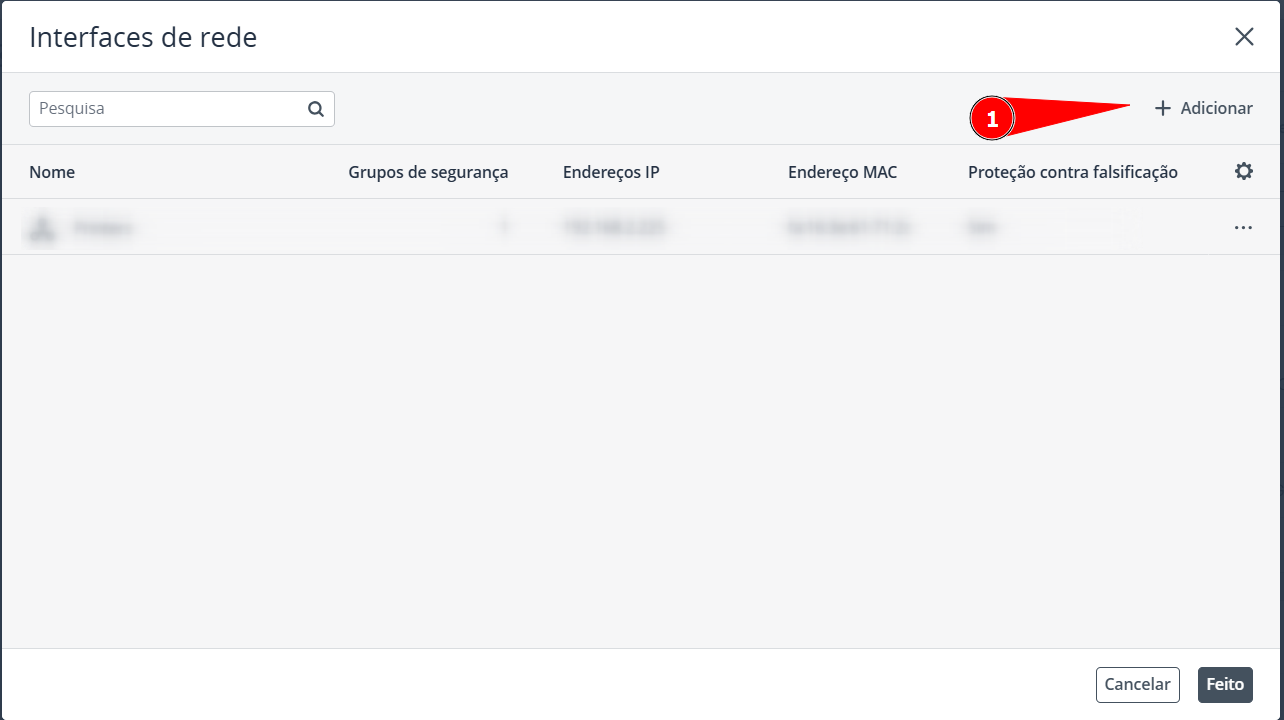

Adicione uma nova interface​

add_interface_2

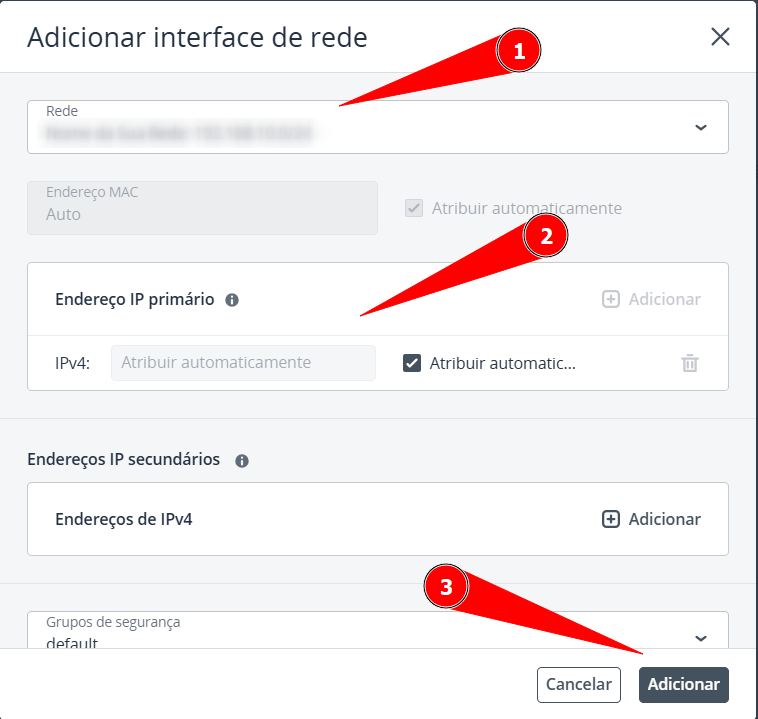

Escolha a Rede criada​

Deixe que o sistema atribua automaticamente, ou se desejar, desmarque a opção e defina manualmente o IP

add_interface_3

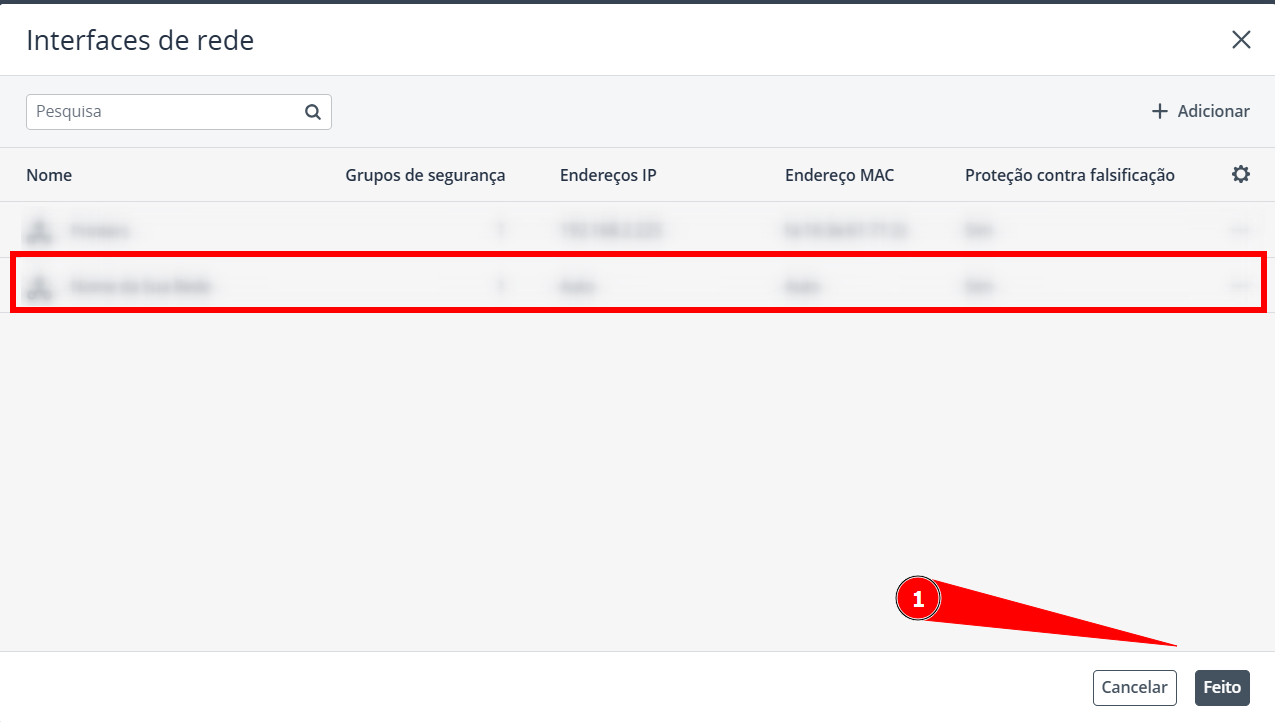

A nova Interface criada​

add_interface_4

Agora já vai aparecer a nova Interface criada, nas opções da VM​

add_interface_5

Agora ligue a VM e configure a rede dentro do Sistema Operacional.​

4. Adicionar um IP Flutuante Cross Service, para a interface adicionada a VM​

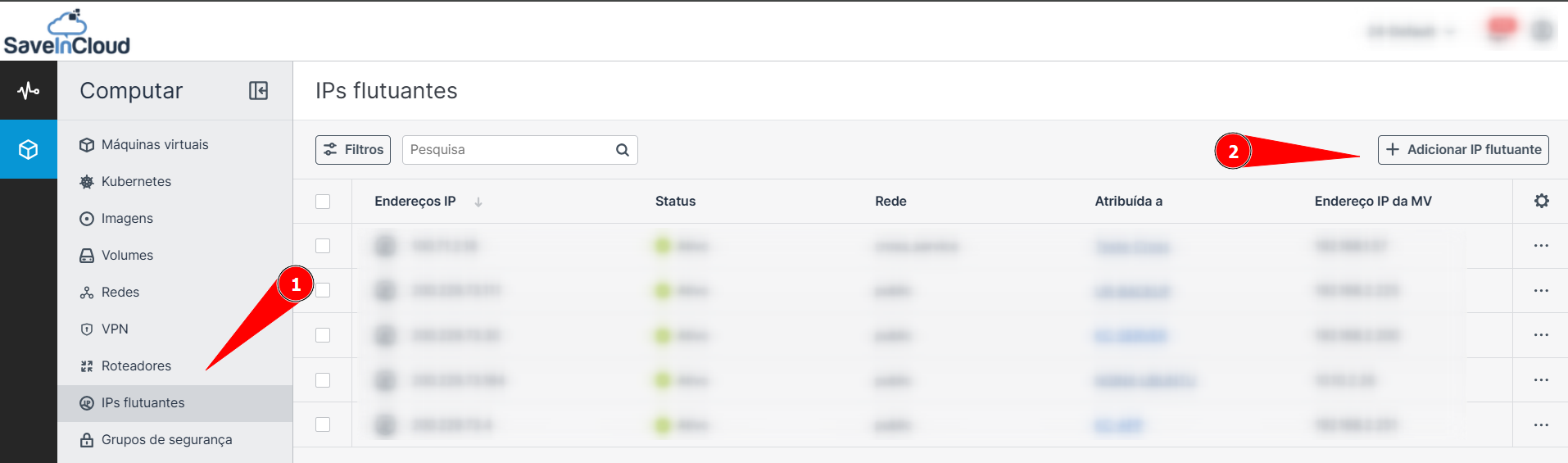

Siga os passos​

add_ip_flutuante_1

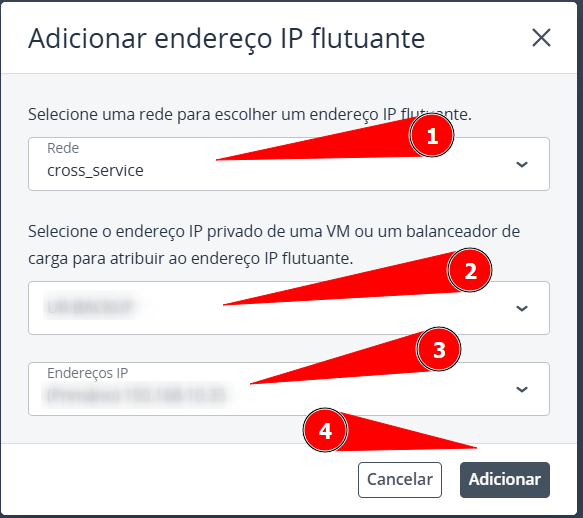

Escolha cross service​

Escolha a VM​

Escolha a interface adicionada a VM​

add_ip_flutuante_2

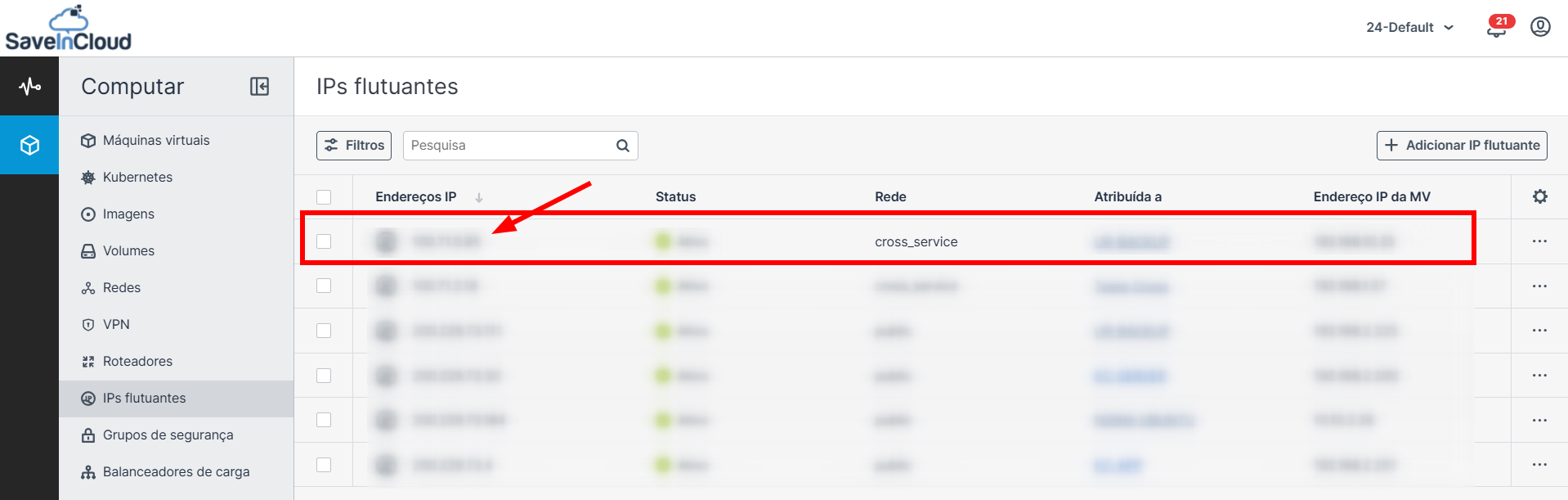

Novo IP flutuante cross service criado​

Anote o IP que foi gerado.

add_ip_flutuante_3

aviso

Para o próximo passo vá para a plataforma Cloudlets, e verifique se a interface de rede esta criada, no link abaixo: https://docs.saveincloud.com/cloudlets/opcoes-globais/cross-service-cloudlets

5. Adicionar uma rota na VM do Nuvion para o Cross Service do Cloudlets​

5.1 No Windows:​

Referência de comando:

route add <Range IP Cross Service> mask <Mascara de rede Cross Service> <IP do Gateway do Roteador Cross Service>

Exemplo:

route add 100.70.0.0 mask 255.254.0.0 <IP do seu Gateway> -p

Verificar a Rota:

route print

5.2 No Linux:​

Referência de comando:

sudo ip route add <Range IP Cross Service/Mascara de rede Cross Service> via <IP do Gateway do Roteador Cross Service>

Exemplo:

sudo ip route add 100.70.0.0/16 via <IP do seu Gateway>

Verificar a Rota:

route ip

Para tornar a Rota permanente, configure diretamente na interface.

6. Informar os IPs do Roteador e o IP Flutuante, criado anteriormente no processo, para o Time de Suporte​

Anote o IP da linha Gateway externo.

criar_roteador_4

Anote o IP que foi gerado.

add_ip_flutuante_3
